Машина за сечење камених мостова
Хуалонг ХКНЦ 450Ј петоосна ЦНЦ машина за сечење воденим млазом
Интегрисани лист тестере и машина за резање мостова са воденим млазом. Један оператер и један програм. Завршава сечење од грубих камених плоча до готових плоча.
Интегрисана ЦНЦ машина за сечење мостова
Улазећи у типично постројење за прераду радних плоча средње величине, често ћете видети две машине које свака обавља своје задатке: машина за сечење мостова ради на правим резовима велике запремине, док је машина за сечење воденим млазом, смештена иза преграде, специјализована за руковање сложеним процесима као што су унутрашњи углови и отвори за водене канале. Две машине, два оператера и две операције стезања значе да је плоча већ прошла три мерења, али радијус угла још увек носи ризик од грешке два пута.

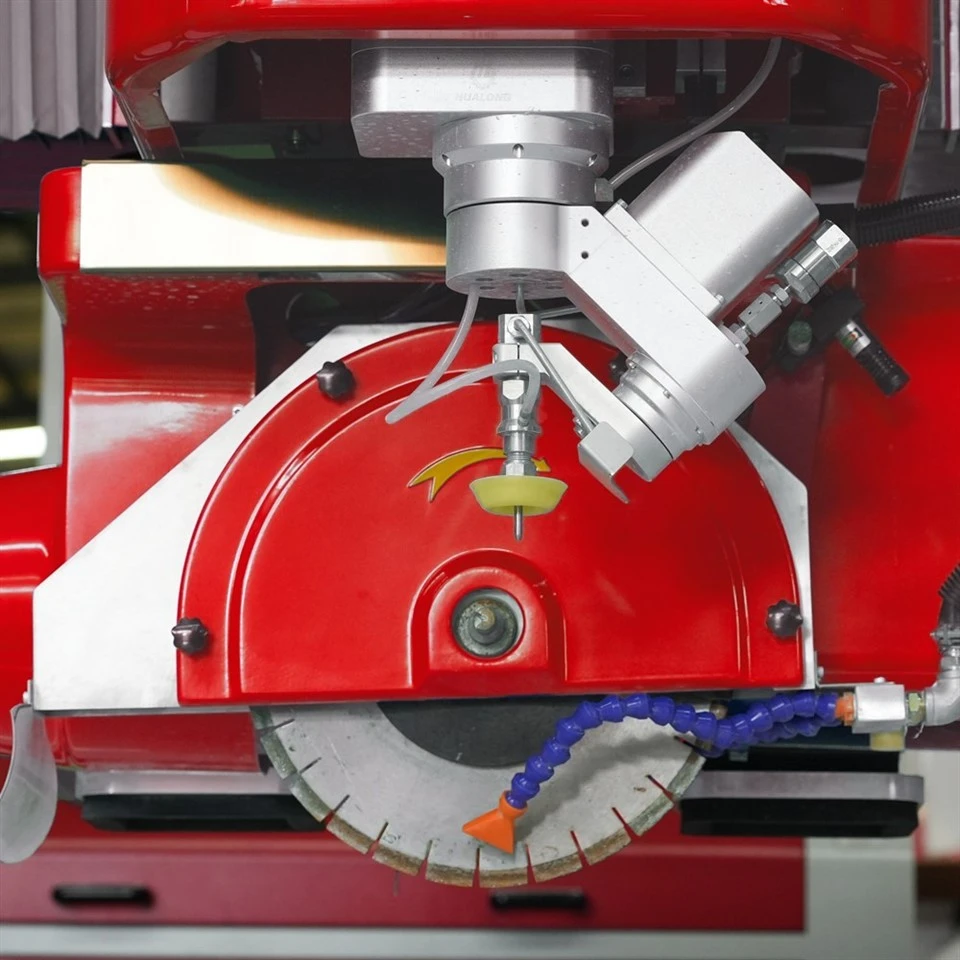

Хуалонг ХКНЦ 450Ј 5-осна мостна тестера интегрише ова два система за сечење у један, деле систем једне осе и контролну таблу. Овај интегрисани дизајн разликује ову машину за сечење камених мостова од све опреме за одвојено сечење мостова и независне опреме за сечење воденим млазом на тржишту. Две резне главе могу да раде заједно, аутоматски предајући обраду у оквиру исте датотеке распореда, контролишући толеранције обраде до нивоа од стотог дела милиметра.
Три броја која дефинишу шта ова машина ради
Примена производа
Основна карактеристика
|
Укупан инсталисани капацитет |
75.1кв | Шта ово значи? | Мотор тестере од 26,4 кВ и водена млазна пумпа од 37 кВ деле један електрични орман. Постоји довољно простора за главу за сечење гранита од 3 цм брзином производње без да се сечиво заглави. |
|
Максимални радни притисак |
420МПа |
Шта то значи? |
КМТ бустер пумпа, континуирани радни притисак од 330 до 380 МПа. Може да сече керамичке плоче дебљине 30 мм без ломљења доње ивице. |
| Капацитет оштрице | φ350–450 мм |
Шта ово значи? |
Компатибилан са свим уобичајеним пречникима сечива за брушење камена на тржишту. Нема потребе за одвојеним машинама за послове од 14 инча и 18 инча. |
Унутрашња структура опреме
Машина алатка која треба да обавља две функције на истој машини за сечење мостова не може толерисати слабе карике. Машина ХКНЦ 450Ј Савјет користи исте брендиране компоненте које користи врхунски италијански произвођач у својој водећој серији производа:
◆ ЕСА ЦНЦ контролни систем (Италија):19-инчни екран у боји осетљив на додир са петоосном интерполацијом и Етхернет дијагностиком.
◆ Пегасус/Зеус ЦАД-ЦАМ софтвер (Италија): Директан увоз ДКСФ датотека. Једноставно превуците и отпустите датотеку, а софтвер ће аутоматски конвертовати компензацију прореза и извршити двоструко увлачење главе.
◆ Иаскава Серво Моторс (Јапан): Све осе Кс, И, З, Ц и А користе серво моторе са трајним магнетом са интегрисаним погоном.
◆ Хивин линеарни водичи (Тајван): Механизам зупчастих зупчаника уроњен у уље на попречној греди. Иста структура као што се користи у центру алатних машина.
◆ КМТ бустер пумпа (САД): Сиеменс ПЛЦ контрола, вршни притисак 420 МПа, континуирани притисак 330 до 380 МПа.
◆ Сиеменс/Сцхнеидер ниска компоненте напона: Контактори, прекидачи, релеји. Ови резервни делови су заменљиви са постојећим деловима у вашој радионици ако користите Сиеменс производе из других извора.
Технички подаци
|
ПАРАМЕТЕР
|
СПЕЦИФИКАЦИЈА
|
УНИТ
|
|
| Пречник сечива тестере | φ350 – φ450 | мМ | |
| Радна платформа (Д × Ш) | 4200 × 2200 | мМ | |
| Максимална дебљина сечења | 100 | мМ | |
| Максимални ход дизања | 320 | мМ | |
| Снага мотора листа тестере | 26.4 | кВ | |
| вифи интелигентна контрола | 37 | кВ | |
| Максимални радни притисак воде | 420 | МПа | |
| Континуирани радни притисак | 330 – 380 | МПа | |
| Потребан усисни притисак | 0.4 | МПа | |
| Ротација главе тестере | 0 – 360 | степен | |
| Нагиб главе тестере | 0 – 90 | степен | |
| Окретање главе воденог млаза | 0 – 360 | степен | |
| Нагиб главе воденог млаза | 0 – 60 | степен | |
| Опсег нагиба стола | 0 – 85 степени | степен | |
| Тачност сечења | ±0.1 | мМ | |
| Бруто тежина | 10000 | кг | |
| Димензије машине (Д×Ш×В) | 6230×3800×3200 | мМ |
Предности тестера, предности водених резача
Купци често питају: "Зашто не можете да обавите сав посао само са једним ножем?" Искрено, машина за сечење камених мостова која може да разликује ова два алата ће сећи брже него да се користи само једно сечиво.
Лист тестере Најприкладнији за:
праволинијско сечење гранита, кварца и мермера дебљине не веће од 100 мм.
Брзина/Керф:
Приближно три пута већа брзина од воденог резача када се сече дуге праве линије. Ширина реза је приближно 3,5 мм.
Ватерјет Најприкладнији за:
митер спојеви, унутрашњи углови, отвори за судопер и керамичке уметке.
Брзина/резање ножем:
Мала брзина по метру, прорез мањи од 1 мм, без зоне утицаја топлоте, без ломљења порцелана.
Три радионице, три различита разлога за куповину
①Јужна Европа - Специјализована радионица за радну површину за кухиње и купатила
Студија случаја
Камена радионица са 14 запослених сече 40 каракалта мермерних плоча недељно. Заменили су свој стари резач мостова из 2014. и изнајмљену машину за водени млаз са ХКНЦ 450Ј. Смањили су циклус сечења за радне плоче у облику слова Л са 3 сата са две машине на 38 минута са једном машином, смањујући време обраде по производу за приближно 79%. Узимајући у обзир све поруџбине, радионица штеди око 60 сати времена обраде опреме месечно.
② Блиски исток • Радионица грађевинског камена
Клијенту су биле потребне плоче за облагање од кречњака дебљине 80 мм које су биле исечене за фасаду хотела, за које је био потребан коси спој од 45 степени.Оригинални процес:
Исеците дуге ивице резачем за мостводеним млазом сече коси спојсекундарно стезање лако је оштетило ивице
Међутим, након коришћења наше опреме и омогућавања функције упаривања фотографија, решен је проблем појављивања скривених линија зрна приликом спајања три плоче, избегавајући појаву скривене линије између сваке три плоче. У првом кварталу након имплементације, стопа отпада од плоча у радионици је пала са 6% на испод 1,5%.
③ Северна Америка - Радионица прилагођених споменика
Један оператер по смени, две смене дневно. Израда споменика од гранита и кварца, као и знакова са угравираним словима. Резач за водени млаз сече натпис директно из ДКСФ датотеке, а тестера сече ивице. Сваки оператер заврши приближно 25 споменика по смени-што је отприлике двоструко више у односу на претходне две конфигурације машине. РТЦП технологија за праћење сечива обезбеђује доследно писање на каменим плочама различите дебљине.
Радионица клијента је раније радила у двосменском систему са једним оператером у смени, првенствено за производњу гранитних и кварцних споменика и гравираних знакова.
Раније су резач воденог млаза за натписе и резач моста за обрезивање ивица радили одвојено. Након преласка на ХКНЦ 450Ј, секач за водени млаз сече слова директно из ДКСФ датотеке, а тестера сече ивице, омогућавајући приближно 25 споменика по смени, удвостручујући производни капацитет. Технологија праћења оштрице опреме обезбеђује доследне обрисе слова на камену различите дебљине.
Зашто је снага произвођача оригиналне опреме тако кључна?
50000 квадратних метара
Са стандардизованом производном базом од преко 50000 квадратних метара, опремљеном наменском линијом за монтажу машина за сечење мостова, специјализовани смо за монтажу и пуштање у рад опреме за сечење мостова и камена.
100 земаља
Наша опрема се извози у преко 100 земаља широм света, а по потреби можемо да обезбедимо референтне случајеве за крајње купце у УАЕ, Саудијској Арабији, САД, Бразилу, Пољској, Аустралији и другим земљама.
81 патент
Наше основне технологије се могу независно контролисати: поседујемо 81 патент, а наше машине су прошле сертификацију ЦЕ директиве о машинама 2006/42/ЕЦ, као и ИСО 9001:2015, ИСО 14001:2015 и ИСО 45001:2018 потпуне сертификате система.
12 месеци
Наше машине долазе са званичном гаранцијом од 12 месеци и подржавају даљинску везу преко ВхатсАпп-а, е-поште и ТеамВиевер-а. Нудимо доживотну техничку подршку и објашњења.
ФАК
П: Да ли један оператер може истовремено да контролише и лист тестере и главу за резање воденим млазом?
О: Да. ЕСА систем користи једну датотеку распореда, што омогућава покретање једним дугметом. Машина ће аутоматски променити резне главе на основу контуре.
П: За велике наруџбине гранита, да ли се може користити само глава тестере?
О: Да. Два режима обраде могу се пребацити директно на екрану.
П: Могу ли директно да увезем своје постојеће ЦАД/ДКСФ датотеке?
О: Потпуно компатибилан; нема потребе да мењате софтвер за дизајн који се тренутно користи у вашој радионици.
П: Да ли свака машина долази са извештајем о фабричкој инспекцији?
О: Да.
П: Да ли ћу и даље моћи да купим резервне делове за опрему годинама касније?
О: Делови су компоненте међународног стандарда (ХИВИН водилице, Иаскава серво, Сиеменс контактори, итд.).
Ваш први потез
Наведите следеће три информације како бисмо могли да проценимо наше решење на основу података
✓ Ваша тренутна максимална дебљина листа и планирана максимална дебљина листа (у милиметрима).
✓ ДКСФ узорка фајла радног комада (нпр. плоча у облику слова Л, отвор умиваоника, спој под углом од 45 степени, итд.) за израчунавање времена обраде.
✓ Висина плафона радионице, напон напајања (380В/400В/415В/480В) и извештај о испитивању квалитета улазне воде.
Након што добијемо ове информације, проценићемо да ли је ХКНЦ 450Ј погодан за ваше радно окружење. Ако је овај модел некомпатибилан, препоручићемо другу одговарајућу опрему за сечење камена из Хуалонга.
